三次元旋振篩
產品型號：JXSF-T系列
產品品牌：上海凈信科技®
產品規格： 臺
工作原理

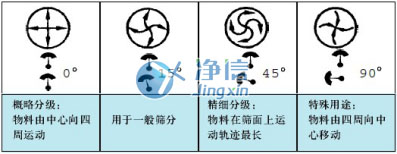

三次元旋振篩，由直立式電機作激振源，電機上端安裝偏心重錘（基準塊），下端安裝可調節偏心塊，如下圖所示，當兩側偏心塊向中間合攏，振幅變??；當偏心塊向兩側分離，振幅變大。通過調節偏心塊的位置將電機的旋轉運動轉變?yōu)樗?、垂直、傾斜的三次元運動，通過調整下端兩偏心塊的夾角大小來控制振幅，把這個運動傳遞給篩面調節下端偏心塊的相位角，可以改變物料在篩面上的運動軌跡。

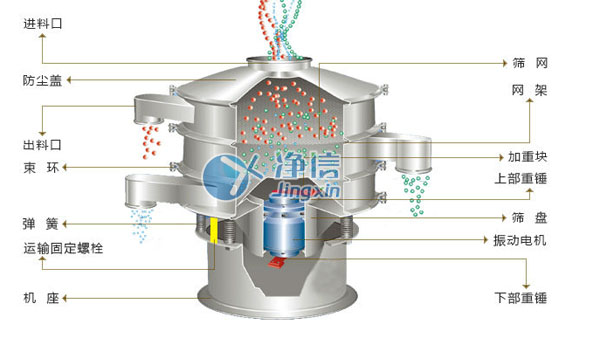

外觀結構
動畫演示

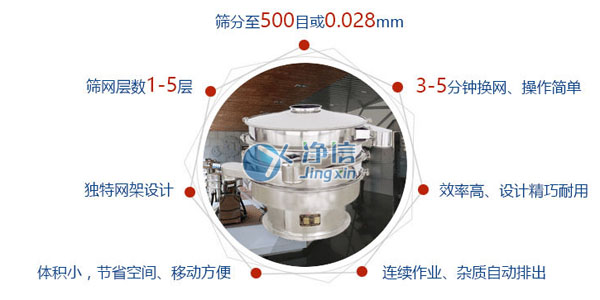

三次元旋振篩特點
1.篩分過程全封閉，粉末不飛揚、液體不泄露、改善生產環境，篩分最細可達500目（28微米）過濾最細可達5微米。
2.獨特網架設計（子母式）、篩網使用長久、換網方便、僅需3-5分鐘、操作簡單、清洗方便。
3.雜質、粗料自動排出，可以連續作業。
4.效率高、設計精巧耐用，任何粉類、粘液均可篩分
5.篩機最高可以達到五層，建議使用三層。
適用行業
化工行業：樹脂、涂料、工業藥品、化妝品、油漆、中藥粉等。
食品行業：糖粉、淀粉、食鹽、米粉、奶粉、豆?jié){、蛋粉、醬油、果汁等。
金屬、冶金礦業：鋁粉、鉛粉、銅粉、礦石、合金粉、焊條粉末、二氧化錳、電解銅粉、電磁性材料、研磨粉、耐火材料、高嶺土、石灰、氧化鋁、重質碳酸鈣、石英砂等。
公害處理：廢油、廢水、染整廢水、助劑、活性碳等。
醫藥行業： 中西藥粉、中藥藥液、工業藥液、工業藥品、醫藥中間體、纖維素等
陶瓷：泥漿、釉料、陶瓷原料
三次元振動篩性能參數
|
篩分物料 |
材質比重 |
篩網規格 |
篩框面積 |
干濕程度 |
篩分重量（Kg) |
|
電玉粉 |
0.8 |
40-80 |
1500-2s |
干 |
2000Kg/h |
|
高嶺土 |
0.4 |
100 |
1000-1s |
干 |
200Kg/h |
|
研磨粉料 |
1.5 |
40,60,200 |
1000-3s |
干式 |
1000Kg/h |
|
口服液 |
1 |
250 |
1000-1s |
濕 |
2000L/h |
|
黑米 |
10.16 |
8,10,14,16 |
800-2s |
顆粒 |
500L/h |
|
油漆 |
1.1-1.2 |
325 |
450-1s |
液式 |
1200L/h |
|
碳化硅 |
1.7 |
325 |
1000-1s |
干 |
170Kg/h |
|
葉綠素 |
0.4 |
48,200 |
800-2s |
干 |
100Kg/h |
|
中藥液 |
1 |
180目 |
800-1s |
濕 |
1550L/h |
|
西藥粉 |
0.6 |
18,400 |
1200-2s |
干 |
400Kg/h |
|
醫藥中間體 |
0.6 |
120 |
800-2s |
干 |
150Kg/h |
|
鎂 |
1.74 |
240,400 |
1000-2s |
干粉式 |
80Kg/h |
三次元振動篩技術參數
|
設備型號 |
電機功率（KW） |
篩面直徑 |
外形尺寸 (mm) |
篩網層數 |
有效直徑 |
有效篩分面積 (㎡) |
|
JXSF-T600A |
0.55 |
560 |
760*760*635 |
1 |
530 |
0.2206 |
|
JXSF-T600B |
760*760*740 |
2 |
||||
|
JXSF-T600C |
760*760*845 |
3 |
||||
|
JXSF-T800A |
0.75 |
760 |
1000*100*770 |
1 |
730 |
0.4185 |
|
JXSF-T800B |
1000*100*910 |
2 |
||||
|
JXSF-T800C |
1000*100*1050 |
3 |
||||
|
JXSF-T1000A |
1.1 |
935 |
1200*1200*890 |
1 |
925 |
0.5945 |
|
JXSF-T1000B |
1200*1200*1030 |
2 |
||||
|
JXSF-T1000C |
1200*1200*1170 |
3 |
||||
|
JXSF-T1200A |
1.5 |
1130 |
1528*1528*945 |
1 |
1100 |
0.8892 |
|
JXSF-T1200B |
1528*1528*1005 |
2 |
||||
|
JXSF-T1200C |
1528*1528*1165 |
3 |
||||
|
JXSF-T1500A |
1.75 |
1430 |
1758*1758*1120 |
1 |
1400 |
1.4741 |
|
JXSF-T1500B |
1758*1758*1310 |
2 |
||||
|
JXSF-T1500C |
1758*1758*1500 |
3 |
||||
|
JXSF-T1800A |
2.2 |
1730 |
2137*2137*1265 |
1 |
1700 |
2.2698 |
|
JXSF-T1800B |
2137*2137*1455 |
2 |
||||
|
JXSF-T1800C |
2137*2137*1645 |
3 |
三次元旋振篩日常維護
1、旋振篩需要定期檢查篩網的表面是否有破損，如果有破損需要及時更換，以免造成產品的篩分不合格；
2、旋振篩要檢查彈簧部件是否有松動，如果有松動需要用扳手上緊，以達到較好的篩分效果；
3、檢查旋振篩的篩框的V型圈是否有破損，如果有破損需要及時修補，防止物料泄露；
4、檢查旋振篩的電機，定期從黃油嘴處加注黃油。
常見堵網原因及解決方法
1、篩分時產生靜電出現堵網問題，對于該問題我們可以選擇特殊的超聲波清網裝置；
2、含水量過高出現堵網問題，當物料含水量大于5%是應對其進行干燥處理，如無條件可對篩網、篩孔進行選擇；
3、不規則物料較多會引起堵網問題，對于該問題可以對物料進行破碎后再進行篩分工作或使用針對性的設備進行分級；
4、篩網絲經過粗也會引起堵網問題，所以在選購時請選擇正規篩網供應商。
產品配置有多種參數規格可選，歡迎詳詢。
